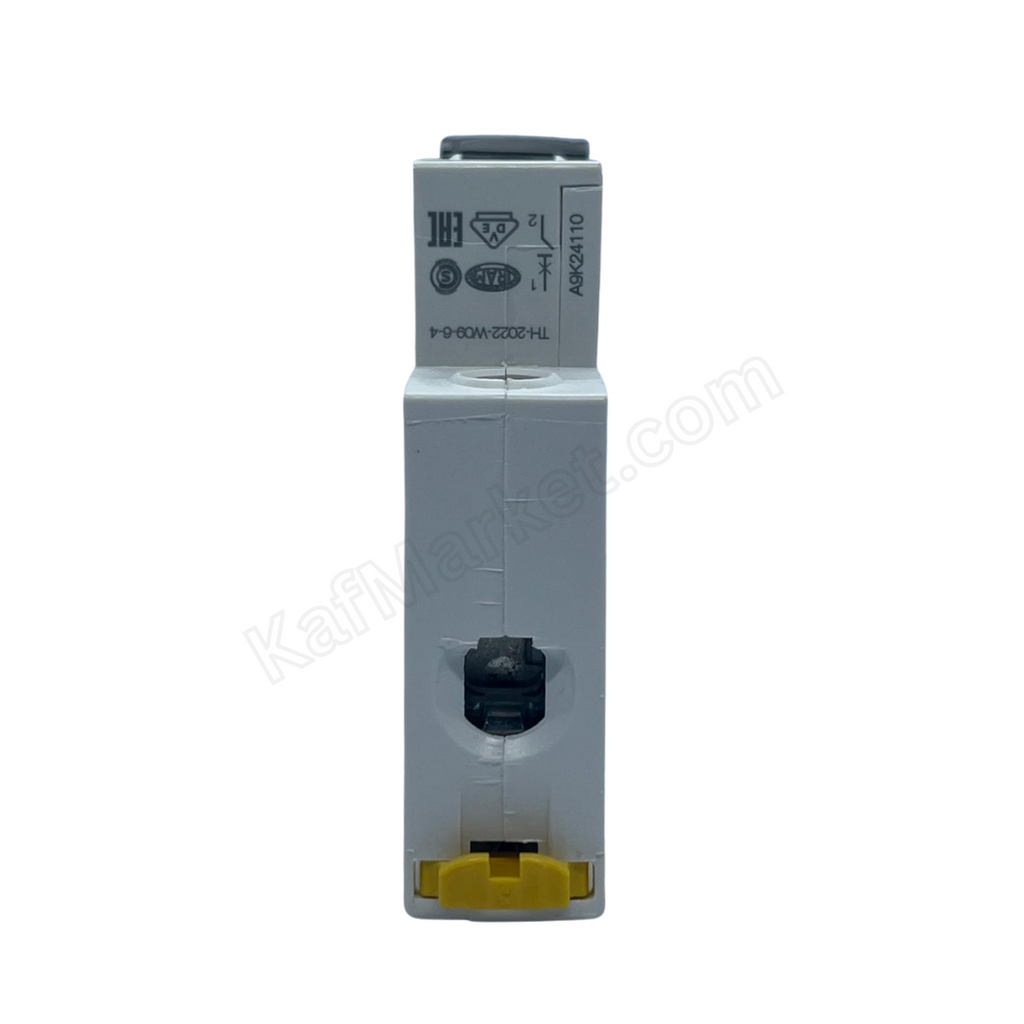

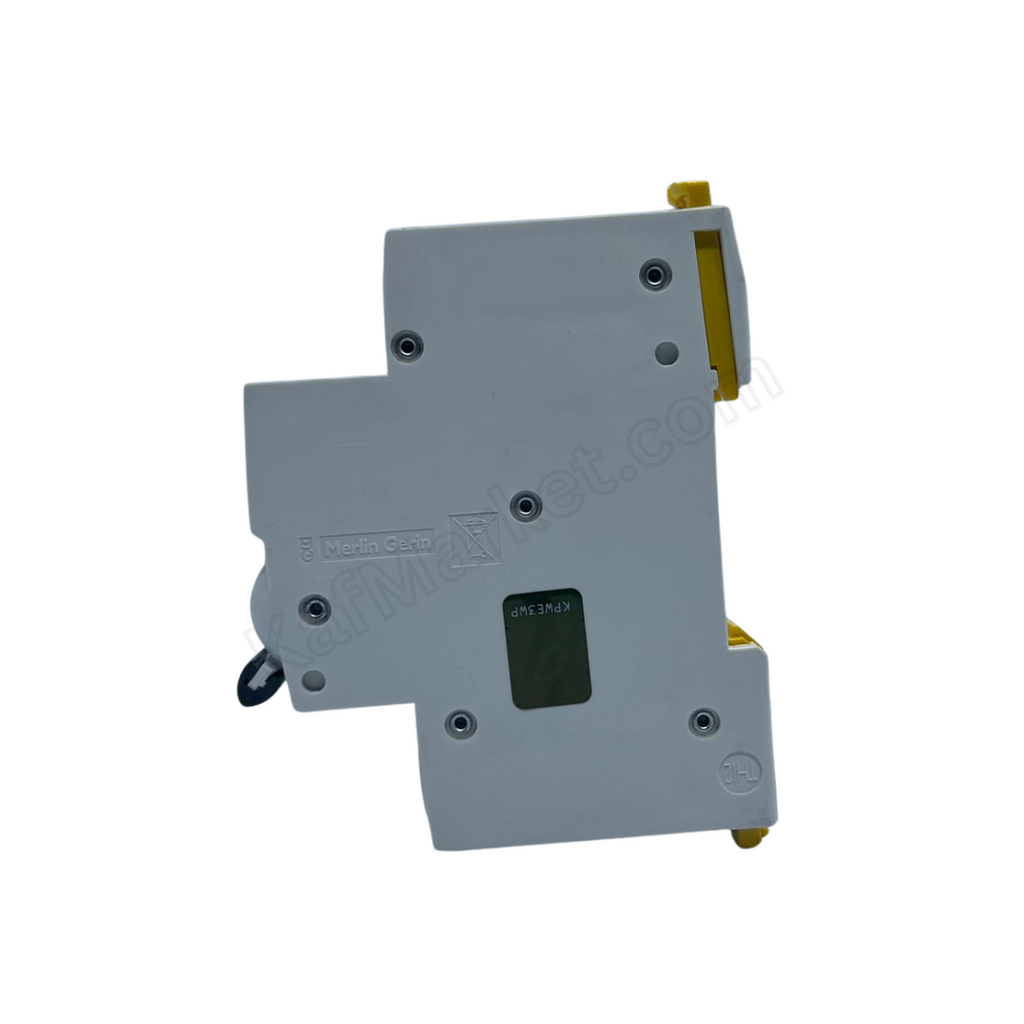

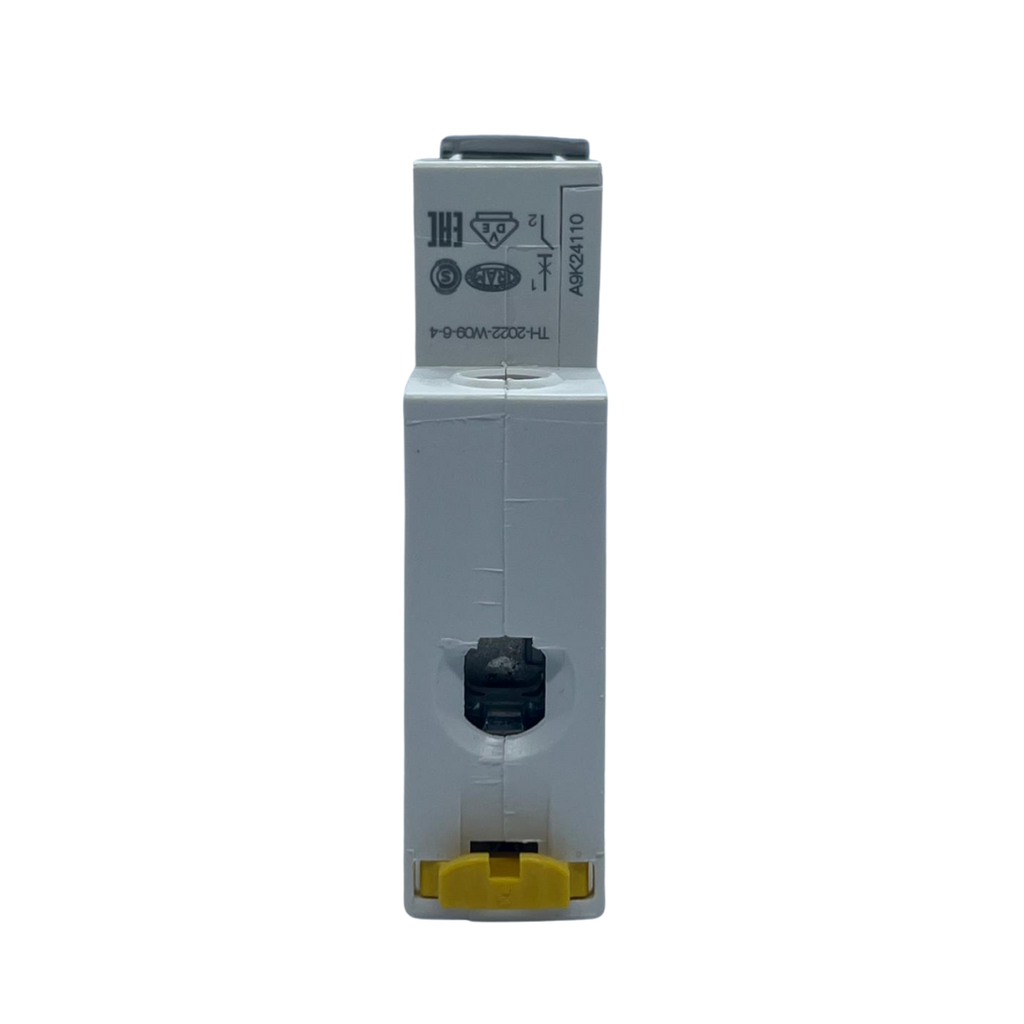

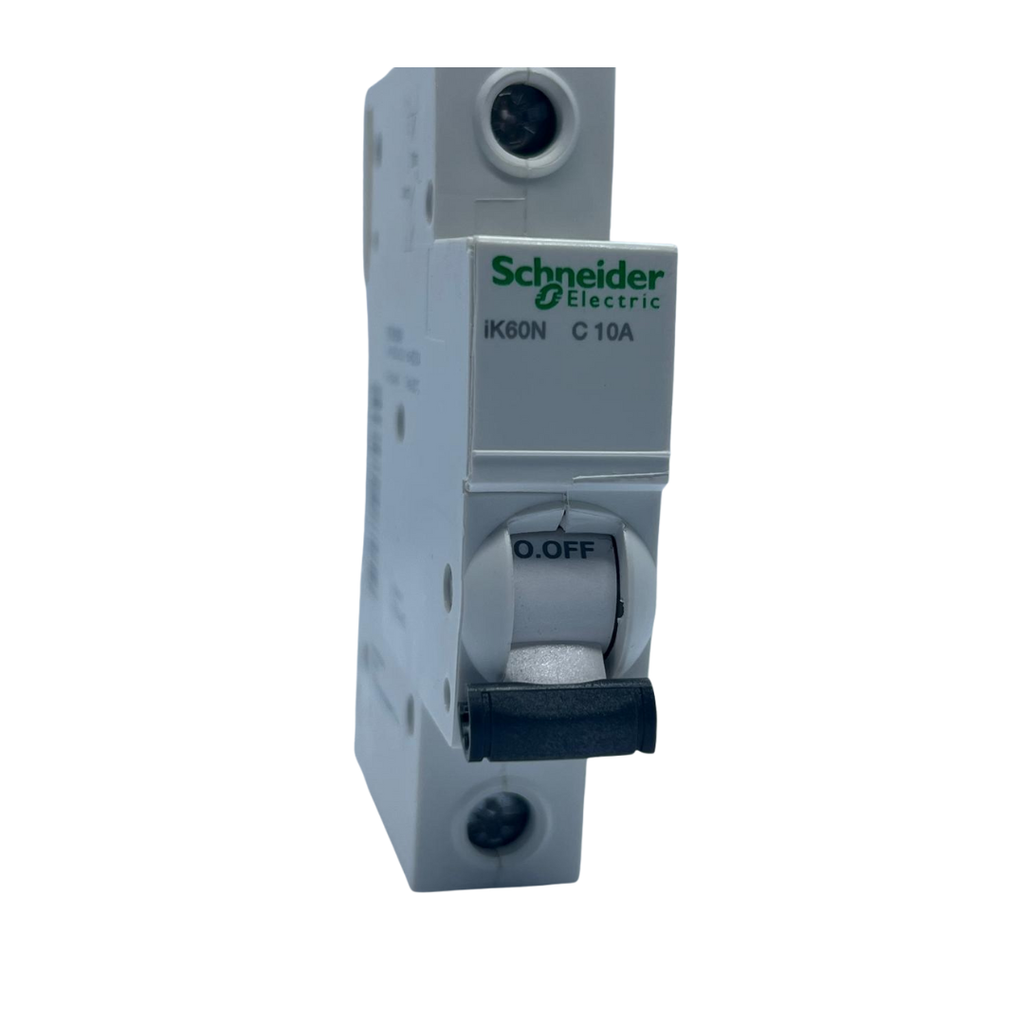

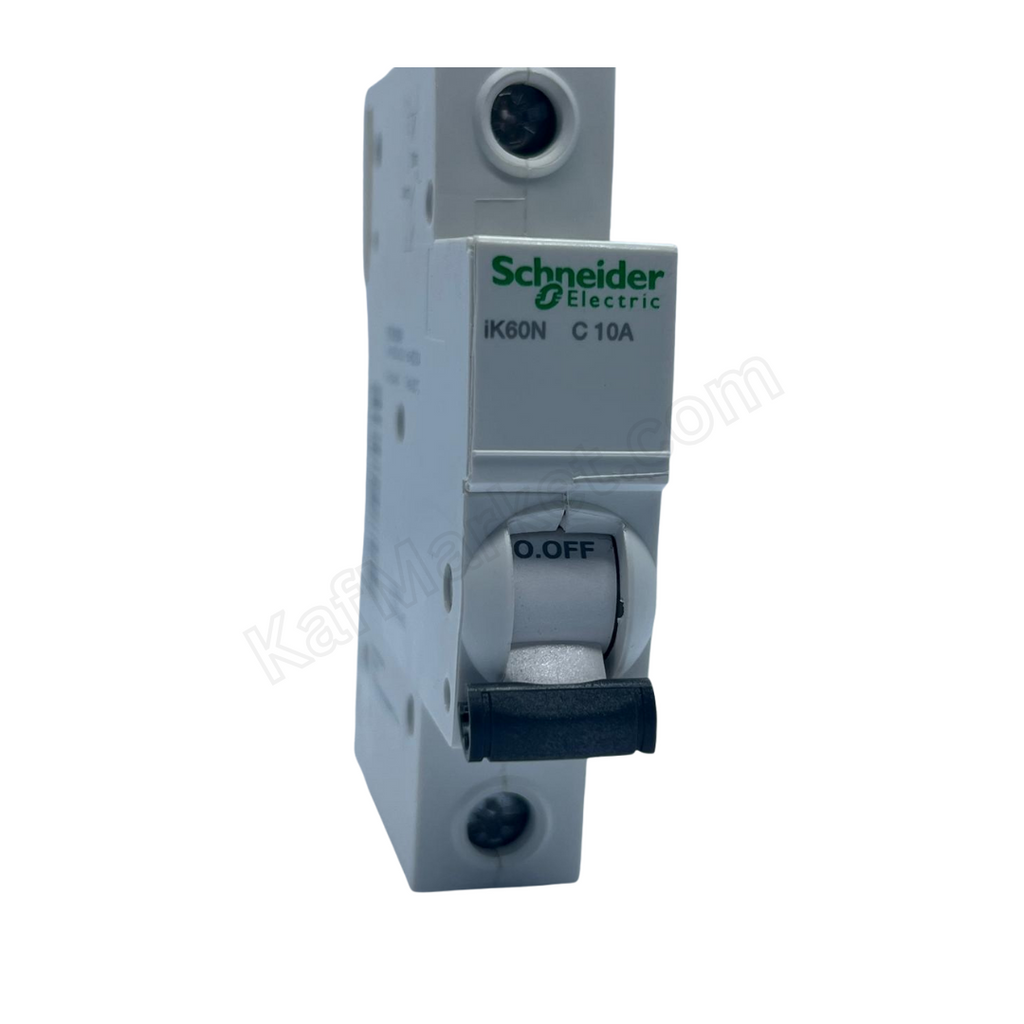

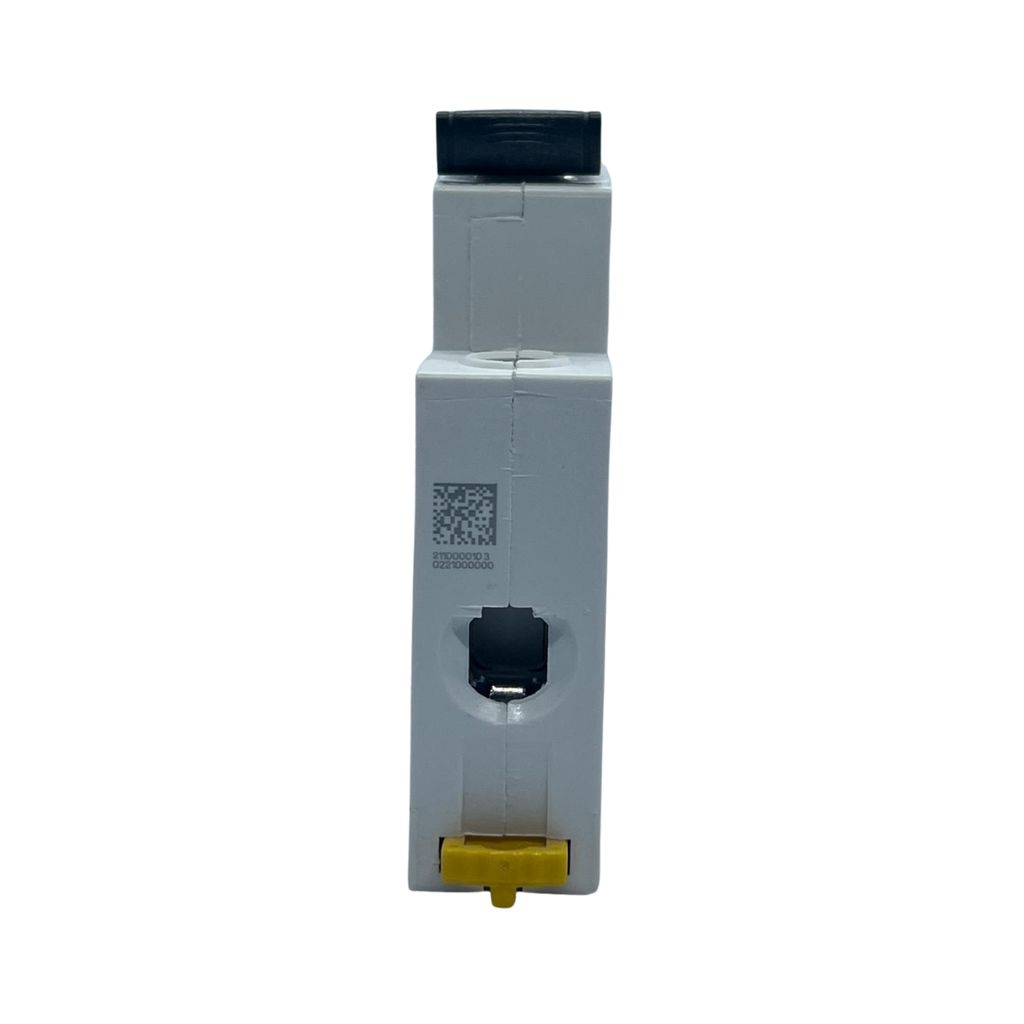

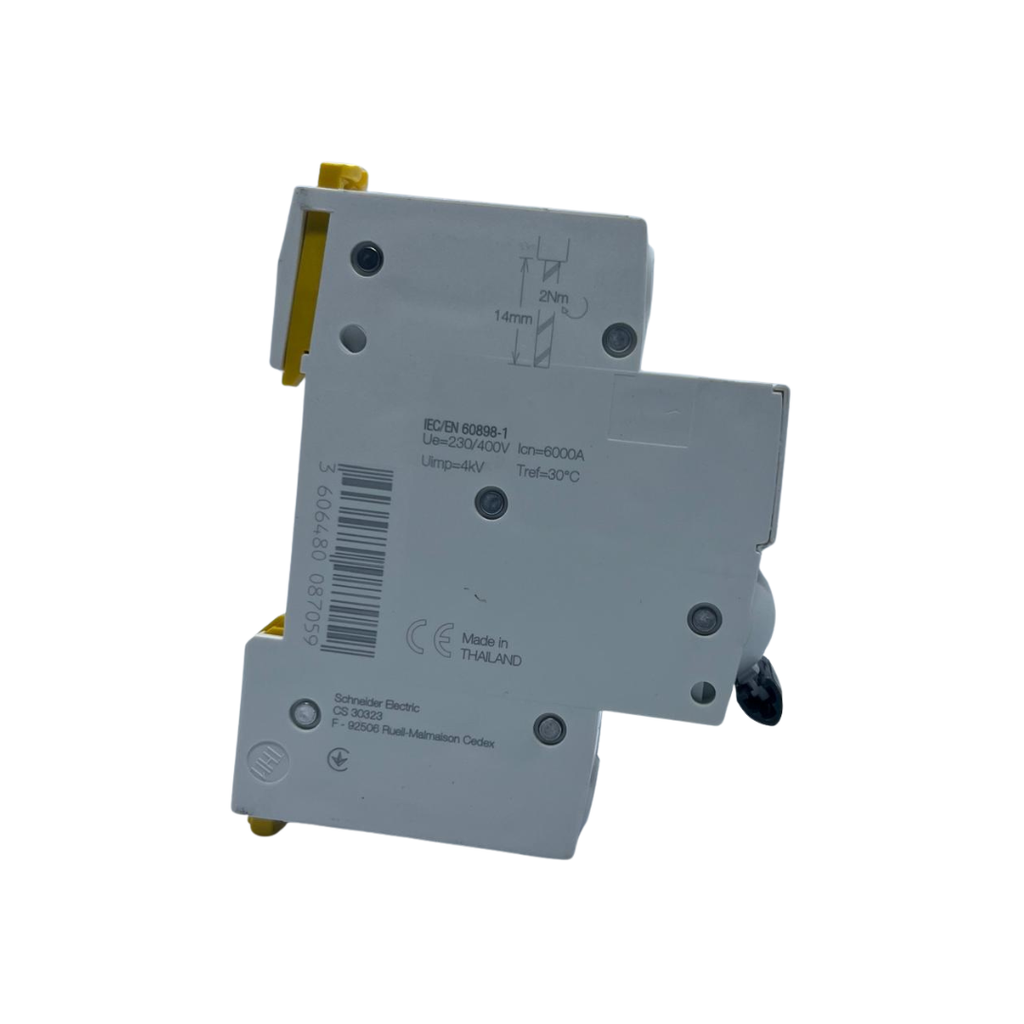

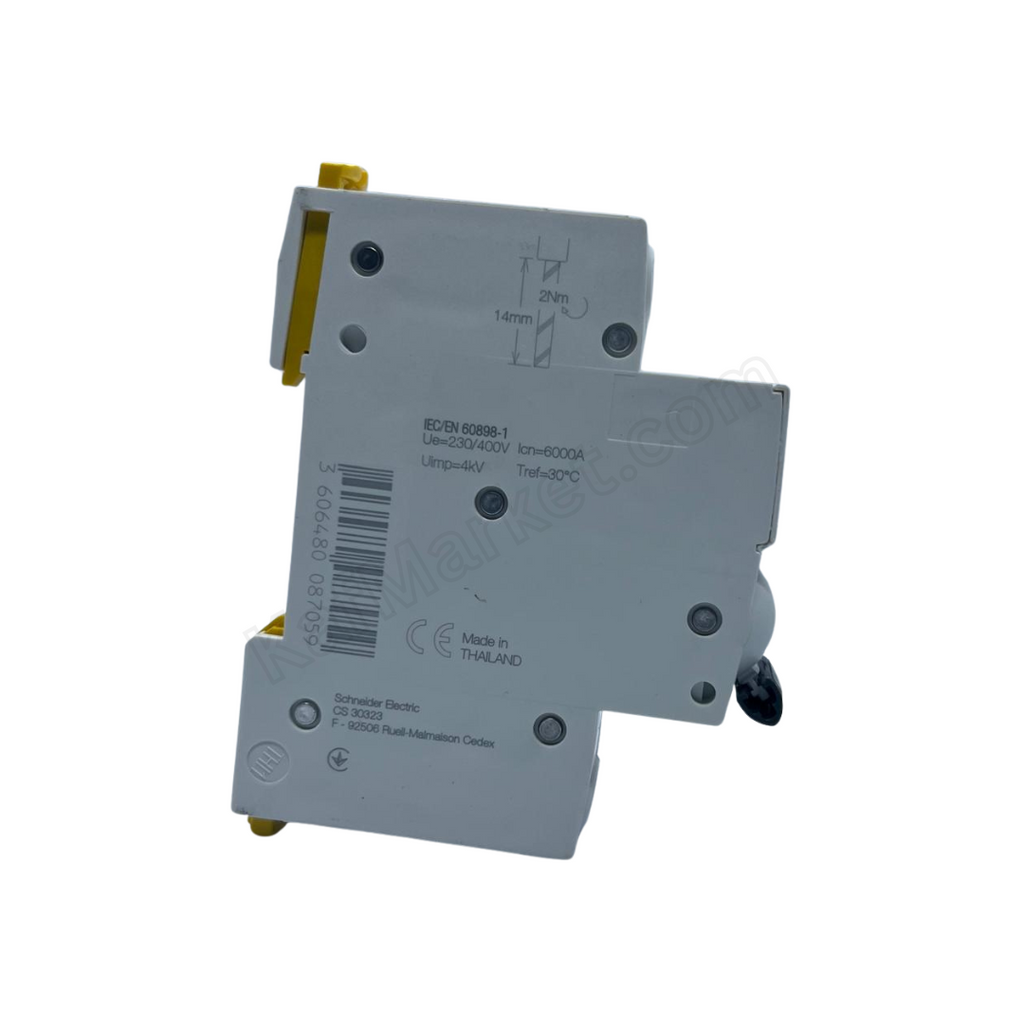

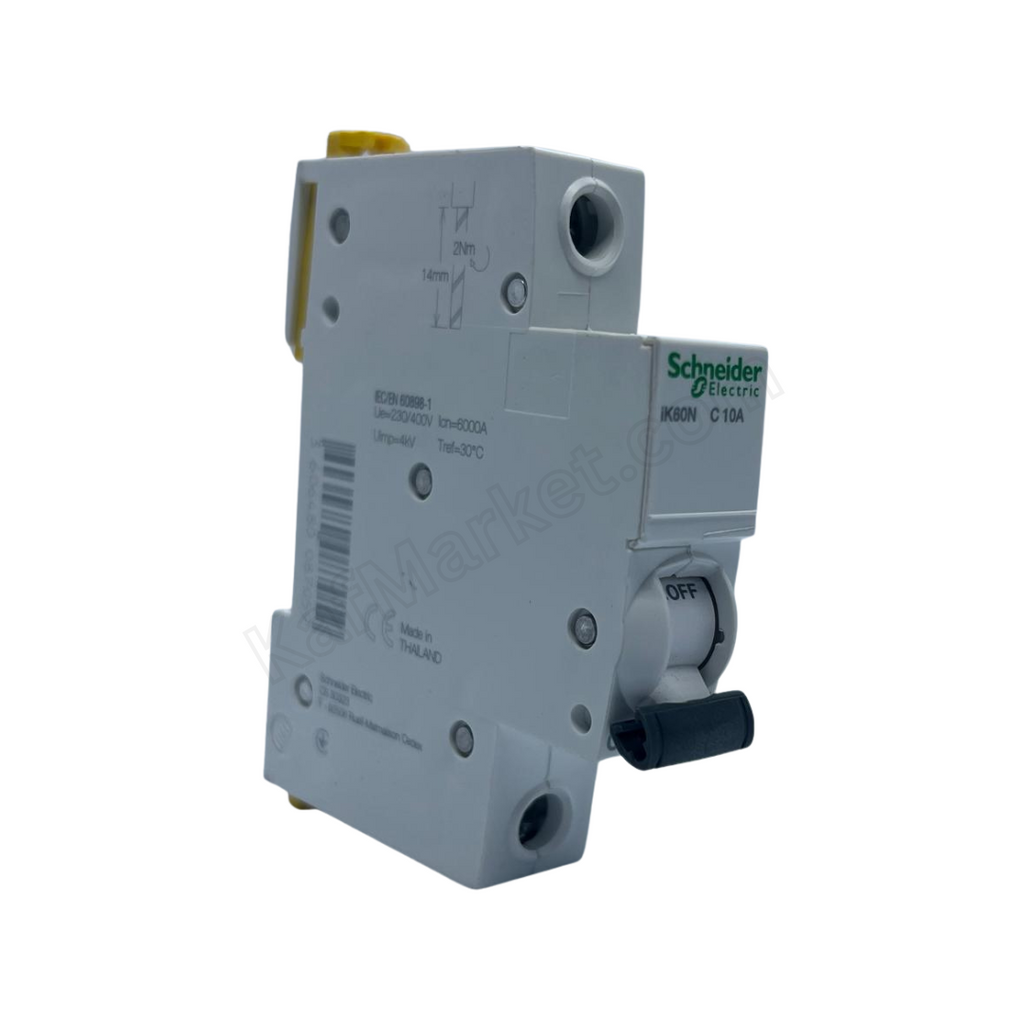

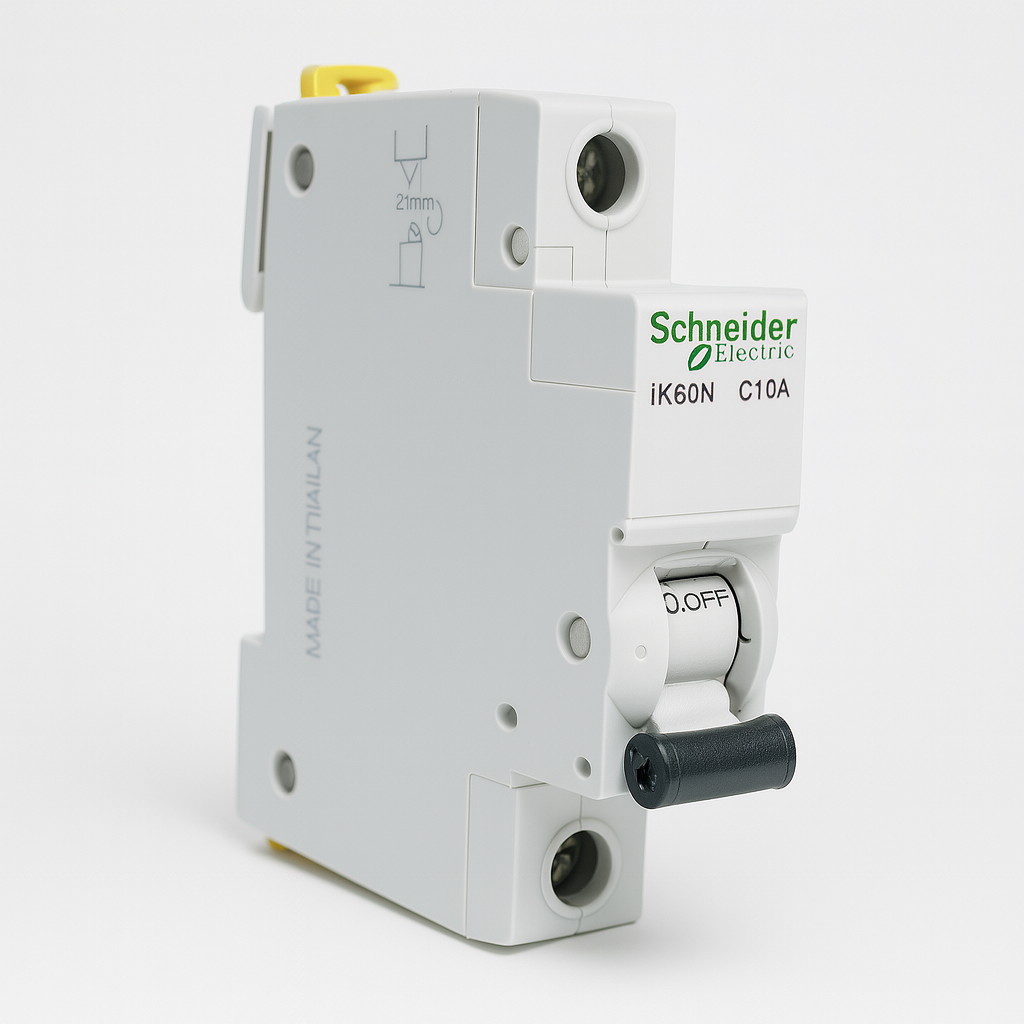

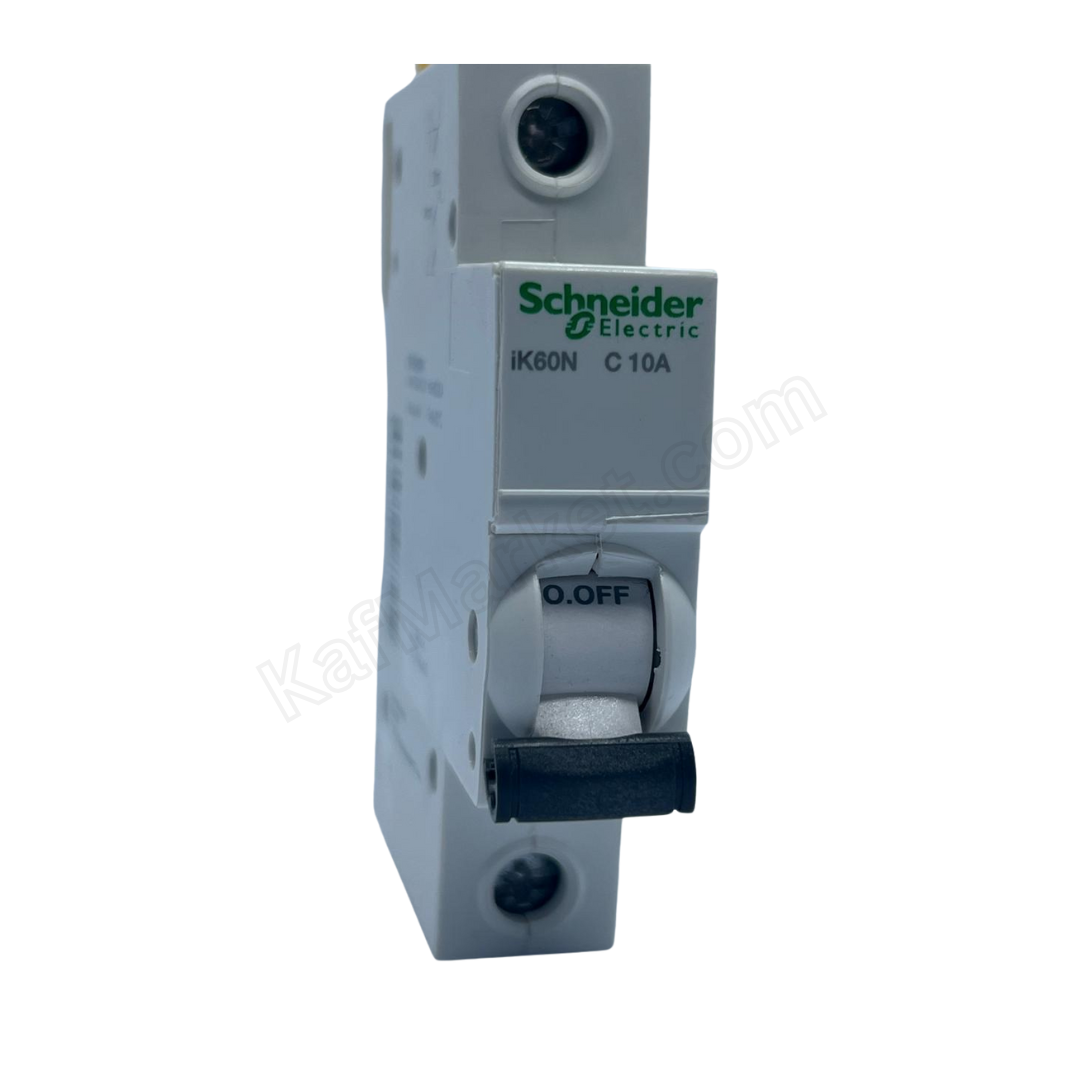

قاطع تيار مصغّر (إم-سي-بي) أحادي بتيار ١٠ أمبير، قدرة قطع ٦ كيلو أمبير، قطب واحد، من شنايدر إلكتريك ‎10A 1P Miniature Circuit Breaker (MCB), 6 kA, Schneider Electric‎

This Acti9 ik60N is a low voltage miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 10A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 6kA at 220VAC to 240VAC conforming to EN/IEC 60898-1 standard. It complies with both industrial and residential applications.

This miniature circuit breaker protects circuits against short circuit and overload current. Its unique VisiTrip indicator reduces intervention time by showing the faulty circuit. Its VisiSafe green strip guarantees the physical opening of the contacts to allow downstream maintenance. Its fast closing mechanism, independent of manual operation, improves its service life.

It has an electrical endurance going up to 10,000 cycles and a mechanical endurance going up to 20,000 cycles. The Ui rated insulation voltage is 500VAC. Its limitation class 3 (according to EN/IEC 60898-1) improves downstream circuit protection cost. The product can be clipped on a DIN rail. Its width is 2 pitches of 9mm. Pollution degree is 3. Overvoltage category is IV.

The product colour is white (RAL9003). The dimensions are (W) 18mm x (H) 85mm x (D) 78.5mm. The weight is 0.215kg. According to IEC 60529 standard, the degree of protection is IP20 and IP40 in enclosure. The operating temperature is -35°C to 70°C. The storage temperature is -40°C to 85°C

قاطع تيار مصغّر MCB من Schneider Electric طراز Acti9 iK60N بتيار مقنن ١٠ أمبير ومنحنى فصل نوع C لحماية فعّالة من زيادة الحمل وقصر الدائرة. يتمتع بقدرة قطع ٦ ك.أ عند ٢٢٠–٢٤٠ فولت AC وفق EN/IEC 60898-1، مناسب للتطبيقات السكنية والتجارية والصناعية الخفيفة.

يأتي بتصميم مدمج عرض ١٨ مم (وحدة واحدة) للتركيب على سكة DIN، مع آلية Trip-free لضمان الفصل تحت العطل، وميزات VisiTrip لعرض الدائرة المتعطلة وVisiSafe لضمان فصل ميكانيكي آمن أثناء الصيانة. تحمّل تشغيلي حتى ٢٠٬٠٠٠ عملية وتحمّل كهربائي حتى ١٠٬٠٠٠ دورة، ونطاق حرارة تشغيل −٣٥° إلى +٧٠°م. درجة حماية IP20 (وفي الحاوية IP40).

المواصفات السريعة: 1P | ١٠A | ٦ ك.أ | نوع C | ٢٢٠–٢٤٠VAC | سكة DIN | عرض ١٨ مم | الأبعاد ٨٥×١٨×٧٨.٥ مم | لون أبيض RAL9003.

العلامة التجارية: Schneider Electric.
